Informações do Sistema¶
Como acessar:

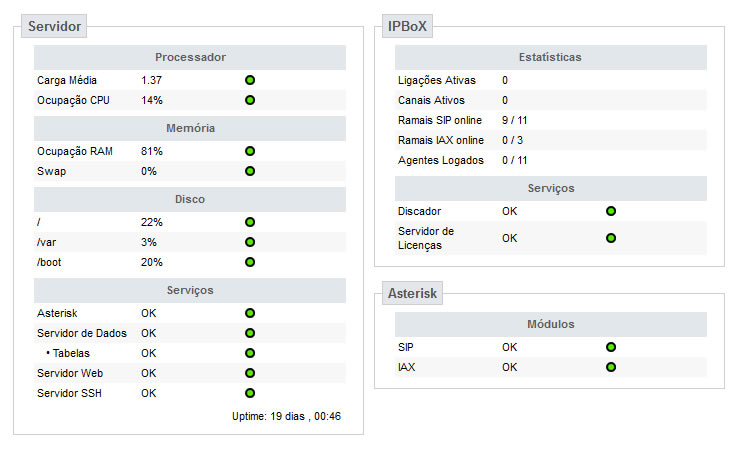

IPBoX ⇢ SERVIÇOS ⇢ Dashboard
Fornece uma apresentação ilustrada dos Alarmes da Placa de Voz, Estatísticas do Sistema, Estatísticas do Servidor, etc.
Existem três diferentes tipos de alertas na aba dashboard,esses alertas existem para que o administrador acompanhe em tempo real os serviços do servidor,segue abaixo o signficado das cores que podem ser alteradas:
Serviço funcionando normalmente.
Serviço acima do desejado.
Serviço com sobrecarga avise o suporte para que um técnico
possa lhe auxiliar.

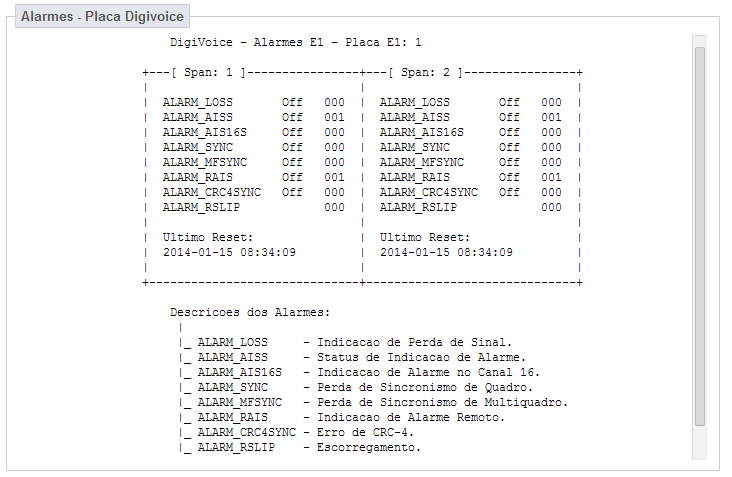

Alarmes Link E1
O administrador pode acompanhar em tempo real qualquer erro que aconteça em sua placa E1:

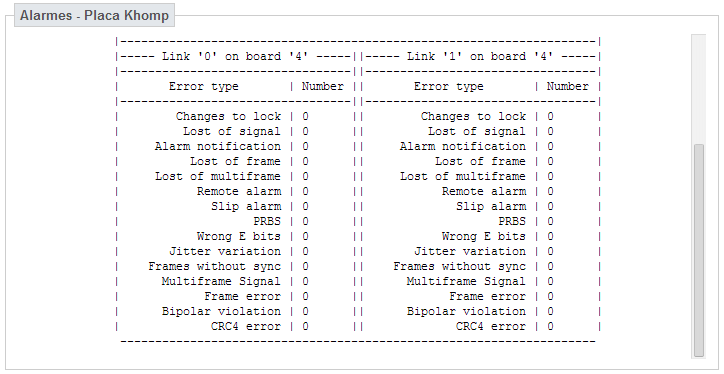

Informações Alarmes Placa Khomp¶
Changes to lock
Numero de Mudanças para estado bloqueado: Este contador registra quantas vezes o link foi para o estado bloqueado. O link passa para o estado bloqueado quando ocorre um erro grave que inviabiliza a comunicação do link.
Lost of signal
Erro de Perda de sinal: Considera-se perda de sinal sempre que a amplitude do sinal recebido no link E1 estiver mais de 20dB abaixo do valor nominal, por um período de no mínimo 1 ms.
Alarm notification
Sinal de indicação de alarme recebido: Este contador é incrementado sempre que um sinal de alarme representado por uma sequência bits “1” for recebido no link.
Lost of frame
Sincronismo de quadro perdido: Este contador é incrementado sempre que por três vezes consecutivas o E1 não encontrar a palavra de alinhamento de quadro.
Lost of multiframe
Sincronismo de multiquadro: Este contador é incrementado sempre que por duas vezes consecutivas o E1 não encontrar a palavra de alinhamento de multiquadro.
Remote alarm
Alarme remoto recebido: Este contador registra o número de vezes que um sinal de alarme remoto foi detectado. O alarme remoto é enviado pela central pública em uma situação de erro.
Slip alarm
Escorregamento: Indica que o sinal de clock recebido está com uma pequena diferença do clock ao qual estamos sincronizados.
PRBS
Erro de Sequência de bits (PRBS) detectado: Este contador de erro é usado em uma operação de teste do link E1. Em operação normal o contador será sempre zero.
Wrong bits
E-bit recebidos incorretos: Este contador indica a quantidade de E-bits (E1 e E2) incorretos no cálculo do CRC-4. No caso de sinalizações CAS (R2 Digital), este contador na prática será sempre zero, pois as centrais públicas dificilmente trabalham com CRC-4 na sinalização por canal associado (CAS). Já no caso de sinalizações por canal comum (CCS, sinalização RDSI, por exemplo), a variação deste contador de erro pode sinalizar má configuração quanto à utilização de CRC4.
Jitter variation
FIFO do jitter variou abruptamente: O clock interno da placa é gerado de forma síncrona com o clock do link E1. Uma memória implementada no hardware em forma de fila é responsável poer absorver eventuais diferenças entre os dois clocks. Quando a memória fica cheia ocorre um escorregamento de um quadro é perdido ou duplicado. Este contador registra o número de vez que ocorreu o escorregamento.
Frames without sync
Conta tempo (125us) de perda de sincronismo: Este contador marca o tempo em que a placa permaneceu com o alinhamento de quadro perdido. A contagem tem inicio quando ocorre a perda de alinhamento de quadro e termina quando a placa recupera o alinhamento de quadro. O contador é incrementado a cada intervalo de 125 US.
Multiframe Signal
Número de erros no sinal de alinhamento de quadro: Indica o número de bits recebidos errados na palavra de alinhamento de quadro. O contador é incrementado a cada bit recebido errado.
Frame error
Contador de quadros errados: Este contador é incrementado sempre que uma palavra de alinhamento de quadro errada for detectada. Este contador é parecido com o anterior. A diferença é que o contador anterior é incrementado a cada bit errado e este a cada palavra.
Bipolar violation
Contador de Violação bipolar: A sinalização utilizada para transmissão do sinal na linha é a HDB3. Este contador registra o número de violações bipolares ocorridas no sinal recebido na linha.
CRC4 error
Registra o número de multiquadros com CRC-4 incorretos.
